机械制图与CAD基础
机械制图与CAD基础
6万+ 人选课
更新日期:2025/04/29
开课时间2025/02/17 - 2025/06/15
课程周期17 周
开课状态开课中
每周学时-
课程简介


工程图样是产品设计生产过程中不可缺少的技术文件,是表达设计思想和指导机械生产的一种语言。《机械制图与CAD基础》这门课程就是讲授这部分内容。



课程的主要内容包括三大部分:零件图、标准件和常用件,以及装配图。

从机件的表达方法入手,然后介绍零件图的相关内容,再介绍常用的标准件,最后介绍装配图。在课程内容中,会将CAD建模的内容和设计相关的一些基本概念融于具体内容中间加以介绍。



课程要达到的目标就是:培养形象思维;规范技术表达;理解设计图纸;训练绘图技能;实现工程入门。



这门课程的学习方法:

理论方法重基础,举一反三。

国家标准重理解,活学活用。

形象思维重实践,循序渐进。

工程训练重素质,精益求精。



课程以循序渐进的原则制定教学内容,以关联知识点为顺序进行教学(章节序号只做参考)。


课程大纲
绪论
1.0 绪论
机件表达方法
1.1 基本投影理论简述及工程图样的作用与表达要求
1.2 视图的种类与用法
2.1 剖视图的形成、画法及标注
2.2 剖视图的种类
2.3 剖切面的种类-剖切方法1
3.1 剖切面的种类-剖切方法2
3.2 断面图
3.3 简化画法及规定画法
零件与零件图
4.1 零件图的作用和内容及零件的结构分析
4.2 螺纹的形成和螺纹要素及螺纹画法
5.1 零件的视图选择、零件图的画法
5.2 零件的工艺结构
5.3 Solidworks三维建模简介及举例
6.1 零件图中尺寸的合理性标注
标准件与常用件
9.1 常用件-齿轮及其画法
9.2 标准件-键及其连接画法
10.1 标准件-螺纹紧固件
10.2 标准件-销、轴承
10.3 常用件-弹簧
装配与装配图
11.1 装配概述、约束与装配简介
11.2 装配图的作用与内容、装配图中的表达法
11.3 装配举例-转子泵的三维装配概述及其Solidworks装配体生成
12.1 装配图的视图选择与画法
12.2 转子泵的装配结构分析及装配的结构合理性
12.3 装配图的尺寸标注和技术要求
12.4 装配图的序号及明细栏

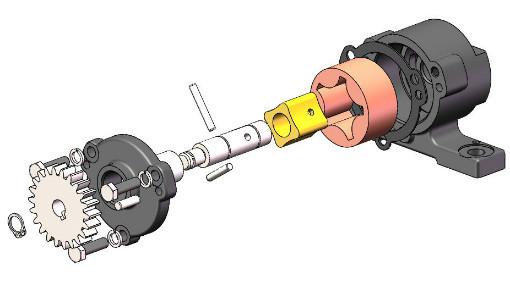

12.5 Solidwoks生成爆炸图
13.1 Solidworks从装配体制作工程图
13.2 读装配图
14.1 读装配图并拆画零件图
三维造型与CAD基础
5.3 Solidworks三维建模简介及举例
6.3 Solidworks三维建模(压盖螺母及支座)
7.4 Solidworks 三维建模方法
8.3 Solidworks 三维建模方法
9.3 Solidworks 三维建模方法
10.4 Solidworks 工程图
11.3 装配举例-转子泵的三维装配概述及其Solidworks装配体生成
12.5 Solidwoks生成爆炸图
13.1 Solidworks从装配体制作工程图
14.2 SolidWorks中MBD基本功能简介
14.3 AutoCAD简介
